stm32主系统由四个去驱动单元和四个被动单元构成。

四个驱动是内核DCode总线；系统总线；通用DMA1；通用DMA2

四被动单元是AHB到APB的桥：连接所有APB的设备；内存FLASH；内部SRAM；FSMC

① ICode 总线：该总线将 M3 内核指令总线和闪存指令接口相连，指令的预取在该总线上
面完成。
② DCode 总线：该总线将 M3 内核的 DCode 总线与闪存存储器的数据接口相连接，常量
加载和调试访问在该总线上面完成。
③ 系统总线：该总线连接 M3 内核的系统总线到总线矩阵，总线矩阵协调内核和 DMA 间
访问。
④ DMA 总线：该总线将 DMA 的 AHB 主控接口与总线矩阵相连，总线矩阵协调 CPU 的
DCode 和 DMA 到 SRAM,闪存和外设的访问。
⑤ 总线矩阵：总线矩阵协调内核系统总线和 DMA 主控总线之间的访问仲裁，仲裁利用
轮换算法。
⑥ AHB/APB 桥:这两个桥在 AHB 和 2 个 APB 总线间提供同步连接，APB1 操作速度限于
36MHz,APB2 操作速度全速。

stm32的5个时钟源

用来配置时钟树

①HSI 是高速内部时钟，RC 振荡器，频率为 8MHz。
②HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为 4MHz到16MHz。
③LSI 是低速内部时钟，RC 振荡器，频率为 40kHz。独立看门狗的时钟源只能是 LSI，同
时 LSI 还可以作为 RTC 的时钟源。
④LSE 是低速外部时钟，使用频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
⑤PLL 为锁相环倍频输出，其时钟输入源可选择为 HSI/2、HSE 或者 HSE/2。倍频可选择为2到16 倍，但是其输出频率最大不得超过 72MHz。

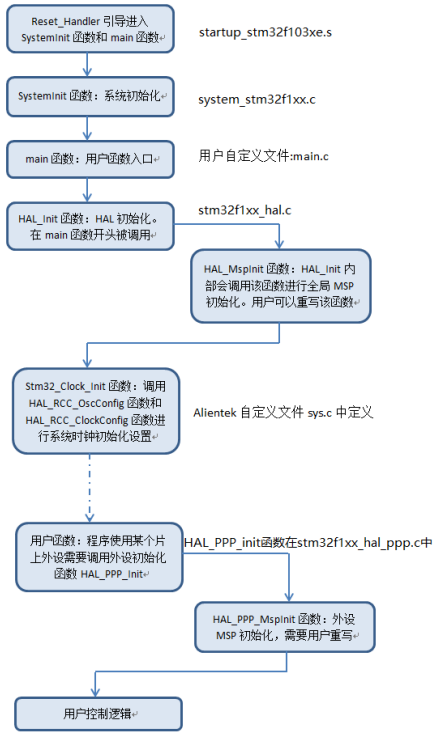

程序执行顺序
