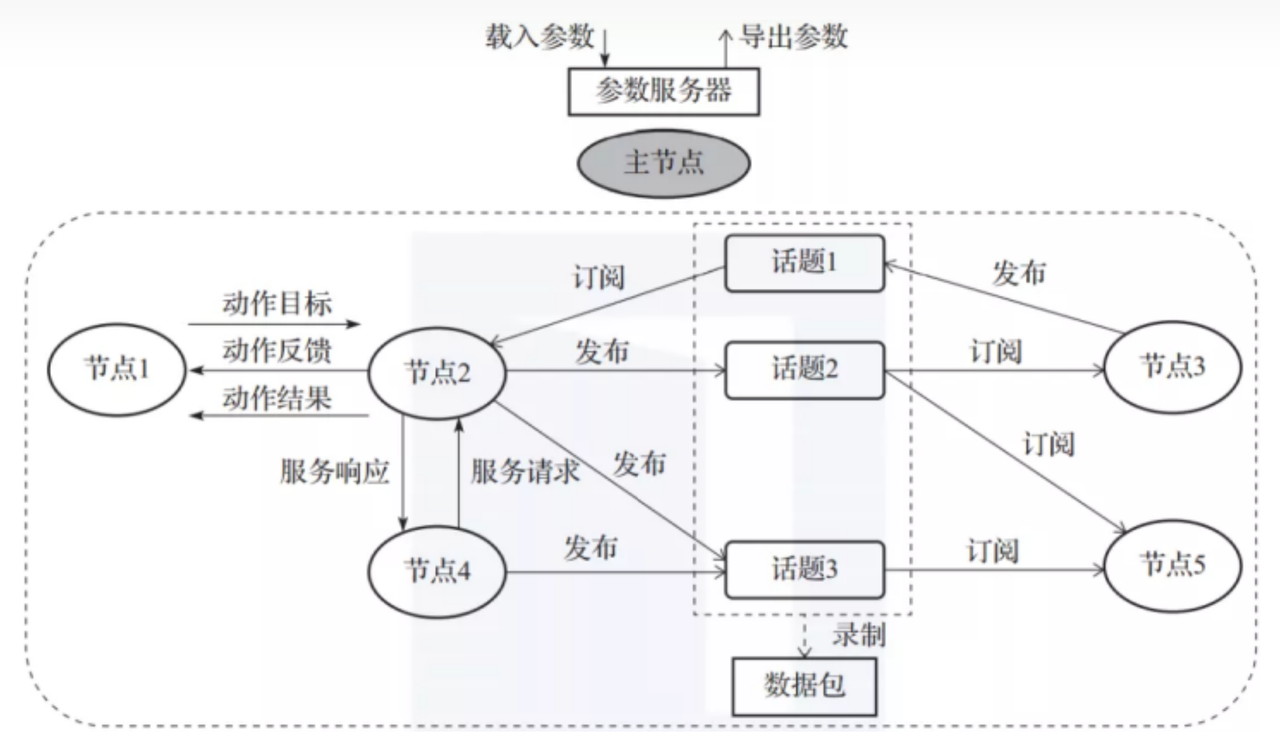

ROS简介

参考教程：cn - ROS Wiki


ros下编译一个hello world程序

创建工作空间，在终端上创建一个工程文件夹名为hello_ws，并在src目录下创建一个ros包

1
2
3
4
5
mkdir -p hello_ws/src
cd hello_ws
catkin_make
cd /src
catkin_create_pkg hello_world roscpp std_msgs

roscpp和std_msgs是hello_world的依赖项。

进入hello_world包的目录，并创建一个名为hello.cpp`的C++源文件：

1
2
cd ~/hello_ws/src/hello_world/src
vi hello.cpp

编辑hello.cpp文件，并添加以下内容：

1
2
3
4
5
6
7
8
9
#include "ros/ros.h"
#include "std_msgs/String.h"
#include <stdio.h>

int main(int argc, char **argv)
{
  printf("hello world\n");
  return 0;
}

现在，将这包中的源文件添加到hello_world包中的CMakeLists.txt中：

1
2
3
add_executable(hello_node src/hello.cpp)

target_link_libraries(hello_node ${catkin_LIBRARIES})

最后，编译ROS包：

1
2
3
cd ~/hello_ws
catkin_make                #编译
source devel/setup.bash #构建环境

在另一个终端中启动ROS核心：

1
roscore #主节点

在之前的终端中运行发布者节点：

1
rosrun hello_world hello_node

现在，就可以在ros环境下打印出hello world。

以下是一个工作空间的正常目录：

屏幕截图 2024-04-01 154108.png

话题和服务的区别

屏幕截图 2024-04-01 152042.png

服务

在ROS中，服务（Service）用于实现节点之间的请求-响应通信模式。服务允许一个节点向另一个节点发送请求，并等待该节点的响应。服务通常用于执行一些计算密集型或耗时的任务，或者获取节点的状态信息。

在ROS中创建并使用服务（Service）

创建服务文件：

在ROS软件包中创建srv目录，并在其中创建服务文件。服务文件使用.srv扩展名。例如，创建一个名为MyService.srv的服务文件。

1
2
mkdir srv
vi MyService.srv

定义服务消息结构：

  1. 打开您服务文件MyService.srv，并在其中定义服务消息结构。服务消息结构由请求和响应组成。请求和响应。这两部分用一条---线隔开，例如：
1
2
3
4
int64 a
int64 b
---
int64 sum

编辑**CMakeLists.txt**文件：

  1. 在您的ROS软件包目录中，打开CMakeLists.txt文件，并确保它包含了正确的服务生成器指令。将以下行添加到CMakeLists.txt文件中：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
find_package(catkin REQUIRED COMPONENTS
  rospy
  std_msgs
  message_generation
)

add_service_files(
  FILES
  MyService.srv
)

generate_messages(
  DEPENDENCIES
  std_msgs
)

构建您的软件包：

  1. 返回到您的工作空间目录，并运行catkin_make来构建您的软件包。这将编译并生成您的服务代码。
1
2
cd ~/catkin_ws
catkin_make

使用服务：

  1. 在您的ROS节点中，您可以使用rospy或roscpp等库来编写服务的客户端和服务器端。首先，确保您的节点依赖于生成的消息包。然后，在您的节点代码中导入所需的服务消息，并编写客户端和服务器端的逻辑。

服务器端：

创建一个ROS节点来处理服务请求，

  • 客户端：

在另一个节点中，创建一个服务客户端来发送请求，并处理响应。

ros下创建服务端和客户端

以下为写两个数相加的客服端和服务端代码

创建一个软件包

1
catkin_create_pkg  beginner_tutorials std_msgs rospy roscpp

同理在软件包下面创建srv文件夹，里面写srv的文件，命名AddTwoInts.srv

1
2
3
4
int64 a
int64 b
---
int64 sum

在src文件夹下编写服务器端文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// 服务端代码 server.cpp

#include "ros/ros.h"
#include "std_msgs/String.h"
#include "beginner_tutorials/AddTwoInts.h"

bool add(beginner_tutorials::AddTwoInts::Request  &req,
         beginner_tutorials::AddTwoInts::Response &res)
{
  res.sum = req.a + req.b;
  ROS_INFO("request: x=%ld, y=%ld", (long int)req.a, (long int)req.b);
  ROS_INFO("sending back response: [%ld]", (long int)res.sum);
  return true;
}

int main(int argc, char **argv)
{
  ros::init(argc, argv, "add_two_ints_server");
  ros::NodeHandle n;

  ros::ServiceServer service = n.advertiseService("add_two_ints", add);
  ROS_INFO("Ready to add two ints.");
  ros::spin();

  return 0;
}

客服端文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// 客户端代码 client.cpp

#include "ros/ros.h"
#include "beginner_tutorials/AddTwoInts.h"

int main(int argc, char **argv)
{
  ros::init(argc, argv, "add_two_ints_client");
  if (argc != 3)
  {
    ROS_INFO("usage: add_two_ints_client X Y");
    return 1;
  }

  ros::NodeHandle n;
  ros::ServiceClient client = n.serviceClient<beginner_tutorials::AddTwoInts>("add_two_ints");
  beginner_tutorials::AddTwoInts srv;
  srv.request.a = atoll(argv[1]);
  srv.request.b = atoll(argv[2]);
  if (client.call(srv))
  {
    ROS_INFO("Sum: %ld", (long int)srv.response.sum);
  }
  else
  {
    ROS_ERROR("Failed to call service add_two_ints");
    return 1;
  }

  return 0;
}

之后修改CMakeLists.txt文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
cmake_minimum_required(VERSION 2.8.3)
project(beginner_tutorials)

find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
  message_generation
)

add_service_files(
  FILES
  AddTwoInts.srv
)

generate_messages(
  DEPENDENCIES
  std_msgs
)

catkin_package(
  CATKIN_DEPENDS roscpp rospy std_msgs message_runtime
)

include_directories(
  ${catkin_INCLUDE_DIRS}
)

add_executable(add_two_ints_server src/server.cpp)
target_link_libraries(add_two_ints_server ${catkin_LIBRARIES})
add_dependencies(add_two_ints_server ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

add_executable(add_two_ints_client src/client.cpp)
target_link_libraries(add_two_ints_client ${catkin_LIBRARIES})
add_dependencies(add_two_ints_client ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

话题

ros下如何创建消息

在刚在hello_world的软件包下，创建一个名为msg的文件夹，用于存放自定义消息文件。

1
mkdir msg

创建一个名为MyMessage.msg的文件，并在其中定义消息结构。例如：

1
2
string data
int32 value

在软件包目录中，打开CMakeLists.txt文件将以下行添加到CMakeLists.txt文件中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
find_package(catkin REQUIRED COMPONENTS
  roscpp
  std_msgs
  message_generation
)

add_message_files(
  FILES
  MyMessage.msg
)

generate_messages(
  DEPENDENCIES
  std_msgs
)

之后退出编译后，生成的.h文件会出现在devel/include目录下。

ROS中订阅节点和发布节点

ros节点间进行通信的主要机制是发送和接收消息，不同的消息分门别类的组织起来，组织结构被成为话题，节点可以将消息发布到特定的话题，也可以订阅话题从而获取接收消息。

节点是执行某些动作的进程，节点发布消息，并由其他节点接收消息，这些发布的消息，在ros中称为话题。

以下是如何使用C++编写一个ROS程序，其中包括一个发布者节点和一个订阅者节点，用于发送和接收”Hello, World!”消息。

首先，确保您已经创建了一个ROS工作空间（如果没有，请先创建）。

创建一个名为catkin_ws的工程文件夹以及一个hello_worldROS包：

1
2
3
mkdir -p catkin_ws/src
cd ~/catkin_ws/src
catkin_create_pkg hello_world roscpp std_msgs

进入hello_world包下的src目录，并创建一个名为hello_publisher.cpp的C++源文件：

1
2
cd ~/catkin_ws/src/hello_world/src
vi hello_publisher.cpp

编辑hello_publisher.cpp文件，并添加以下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
#include "ros/ros.h"
#include "std_msgs/String.h"

int main(int argc, char **argv)
{
  // 初始化ROS节点
  ros::init(argc, argv, "hello_publisher");

  // 创建节点句柄
  ros::NodeHandle nh;

  // 创建一个Publisher，发布名为 "hello_topic" 的String消息
  ros::Publisher pub = nh.advertise<std_msgs::String>("hello_topic", 10);

  // 设置发布频率为1Hz
  ros::Rate rate(1);

  while (ros::ok())
  {
    // 创建一个String类型的消息
    std_msgs::String msg;
    msg.data = "Hello, World!";

    // 发布消息
    pub.publish(msg);

    // 打印发布的消息
    ROS_INFO("Publishing: %s", msg.data.c_str());

    // 按照指定的频率休眠
    rate.sleep();
  }

  return 0;
}

创建一个名为hello_subscriber.cpp的C++源文件：

1
vi hello_subscriber.cpp

编辑hello_subscriber.cpp文件，并添加以下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#include "ros/ros.h"
#include "std_msgs/String.h"

// 回调函数，用于处理收到的消息
void chatterCallback(const std_msgs::String::ConstPtr& msg)
{
  ROS_INFO("Received: [%s]", msg->data.c_str());
}

int main(int argc, char **argv)
{
  // 初始化ROS节点
  ros::init(argc, argv, "hello_subscriber");

  // 创建节点句柄
  ros::NodeHandle nh;

  // 创建一个Subscriber，订阅名为 "hello_topic" 的String消息，当有消息到来时，调用回调函数chatterCallback
  ros::Subscriber sub = nh.subscribe("hello_topic", 10, chatterCallback);

  // 进入事件循环
  ros::spin();

  return 0;
}

将这两个源文件添加包中的CMakeLists.txt中：

1
2
3
4
5
add_executable(hello_publisher src/hello_publisher.cpp)
add_executable(hello_subscriber src/hello_subscriber.cpp)

target_link_libraries(hello_publisher ${catkin_LIBRARIES})
target_link_libraries(hello_subscriber ${catkin_LIBRARIES})

最后，编译ROS包：

1
2
cd ~/catkin_ws
catkin_make

在一个终端中启动ROS核心：

1
roscore

在另一个终端中运行发布者节点：

1
2
source devel/setup.bash
rosrun hello_world_cpp hello_publisher

在第三个终端中运行订阅者节点：

1
2
source devel/setup.bash
rosrun hello_world_cpp hello_subscriber

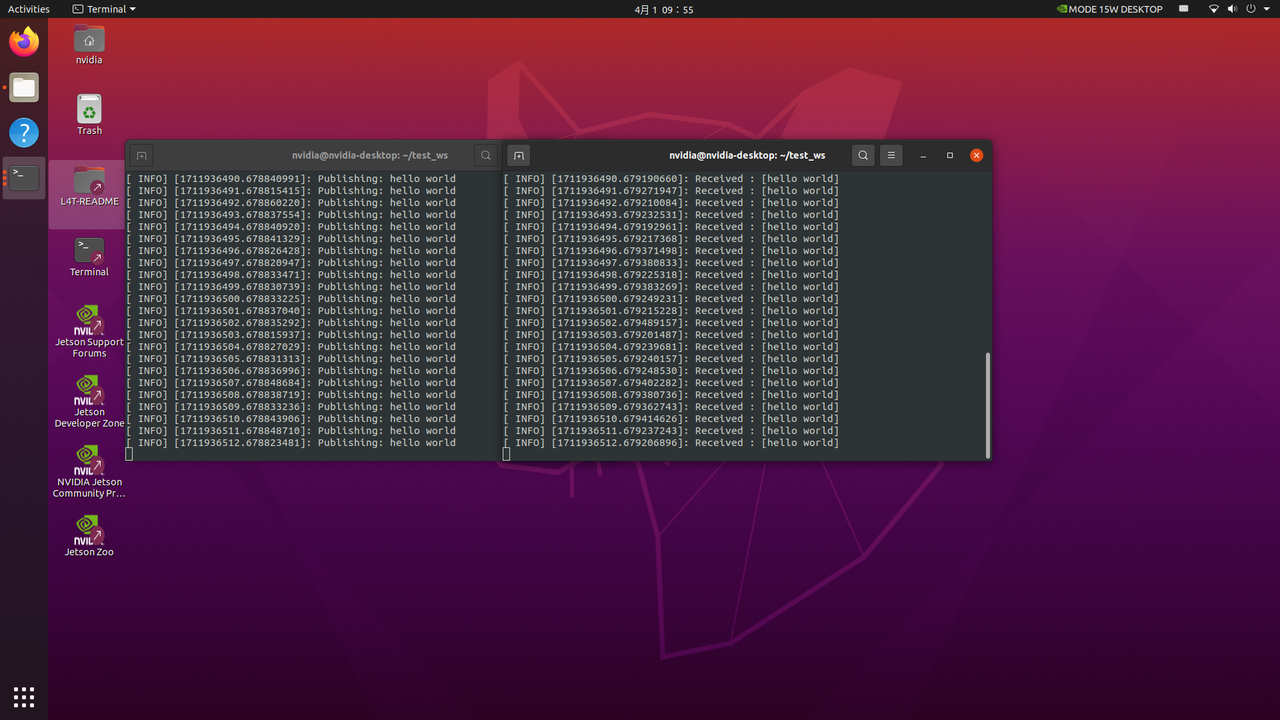

现在，您应该能够在订阅者节点的终端中看到打印出的消息：”Received: Hello, World!”。这样就完成了一个简单的ROS节点的创建和通信。


ROS下多个节点执行

假如我的文件构造结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
workspace/
|-- src/
|   |-- package1/
|   |   |-- CMakeLists.txt
|   |   |-- package.xml
|   |   |-- src/
|   |       |-- node1.cpp
|   |       |-- node2.cpp
|   |-- package2/
|       |-- CMakeLists.txt
|       |-- package.xml
|       |-- src/
|           |-- node3.cpp
|           |-- node4.cpp
|-- launch/
|   |-- all_nodes.launch

将多个包的多个节点放入到all_nodes.launch文件中。

1
2
3
4
5
6
7
8
9
<launch>
  <!-- 启动 package1 中的节点 -->
  <node pkg="package1" type="node1" name="node1" output="screen"/>
  <node pkg="package1" type="node2" name="node2" output="screen"/>

  <!-- 启动 package2 中的节点 -->
  <node pkg="package2" type="node3" name="node3" output="screen"/>
  <node pkg="package2" type="node4" name="node4" output="screen"/>
</launch>

之后在工作空间的目录下进行编译后执行。

1
2
3
source devel/setup.bash
catkin_make
roslaunch launch/my_launch_file.launch
